CMW series (2~12bar)

스크롤 공기압축기 CMW series (2~12bar)

CMW series (2~12bar) 개요

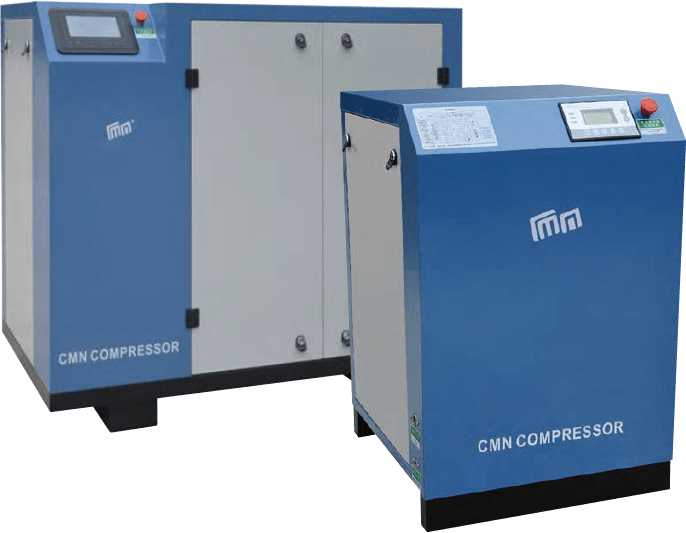

CMW series (2~12bar) 대표 이미지
CMW series (2~12bar) 대표 이미지

최대 12bar까지 압축하는
오일프리 스크롤 공기압축기

압력 2 ~ 12bar 모터 2.2 ~ 27Kw
유량 최대 2,460ℓ/min 냉각방식 공냉식

CMN은 세계 최초로 압력 12bar에 도달하는 스크롤 공기압축기를 생산하였습니다.

내부 구성

  1. 1

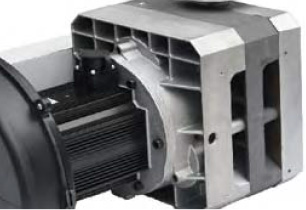

    고강도 에어 엔드
  2. 2

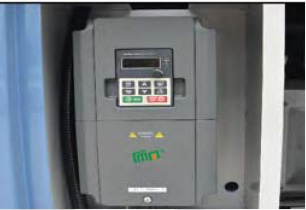

    인버터
  3. 3

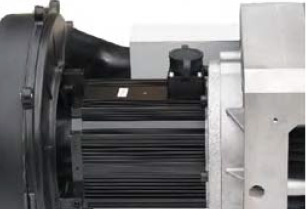

    고효율 영구자석 (보호등급 IP65, 절연 등급 F, 효율 95% 이상)
  4. 4
    스테인리스 재질 공기저장탱크
  5. 5
    스테인리스 재질 피팅류
  6. 6

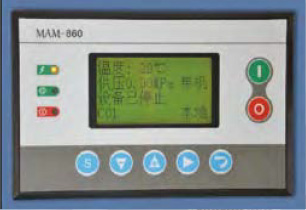

    인공지능 PLC 조절기

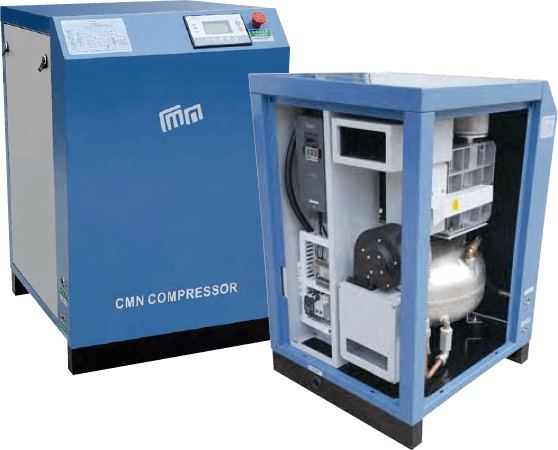

싱글 타입

싱글 타입
  • 세계 최초 혁신적인 고강도 에어 엔드
  • 고효율 영구자석 모터
  • 스테인리스 재질의 공기저장탱크
  • 전용 냉각팬
  • 에어필터 정밀도 1um
  • 스테인리스 재질의 배관 자재 및 피팅류
정밀한 에어 엔드
고정밀, 고강도 및 내구성을 갖춘 사각형 에어엔드의 압력은 최대 1.2Mpa까지 도달합니다.
저온의 압축공기
전용 냉각팬으로 냉각된 후의 압축공기 온도는 주변 온도에 근접하여 낮은 함수율을 보장합니다.
영구자석 모터를 장착한 인버터
VSD 소프트 스타트로 초기 전류의 충격이 없고, 인버터는 모터 회전속도를 자동 조절하여 에너지를 절약하고 기기의 수명을 연장합니다.
최저 소음
세련되고 콤팩트한 구조와 선진화된 방음 케이싱은 소음을 49dB(A)까지 감소시켜 줍니다.

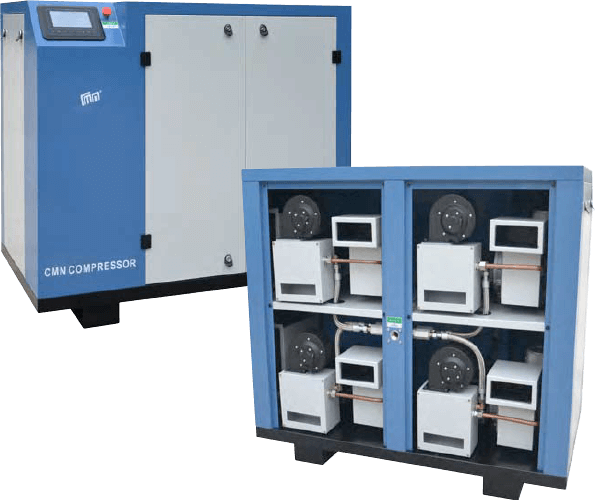

멀티 타입

멀티 타입
  • 여러 대의 에어 엔드의 모듈화 설계
  • 2~4개의 에어 엔드를 하나의 시스템으로 묶어, 여러 가지 압축공기 사용환경을 고려한 최적의 운전으로 에너지 절약을 실현하였습니다.
  • 시스템은 주기(Master) 및 부기(Slave) 에어엔드를 지정하여, 필요한 공기 소요량에 따라 주기 및 부기 에어엔드가 자동으로 시작, 중단 및 필요한 대수만 동시에 가동되게 함으로써 기기의 사용 수명을 늘리고 에너지 비용을 절약할 수 있게 하였습니다.
  • 인공지능 터치 스크린 (3대 이상)
  • 에어 엔드는 공기 소모량에 따라 자동으로 가동 및 중지
  • 주기 및 보조기의 자동 전환
  • PLC는 에어 엔드의 동작 상태를 표시
  • 유지보수 시간을 알림

사양

모델명 모터용량 압력 배기량 소음 중량 외형치수 (L×W×H)
㎾ HP Mpa Psi L/min cfm ㏈(A) ㎏ ㎜
CMW2.2-0.8 2.2 3 0.2~0.8 29~116 255 9 49±3 132 665×630×940
CMW3.7-0.8 3.7 5 415 15 52±3 150 660×665×990
CMW4.4-0.8 2.2×2 6 510 18 52±3 150 800×670×1,190
CMW7.4-0.8 3.7×2 10 830 29 55±3 185 880×670×1,190
CMW11-0.8 3.7×3 15 1,245 44 58±3 300 1,400×800×1,280
CMW15-0.8 3.7×4 20 1,660 59 61±3 350 1,400×800×1,280
CMW18.5-0.8 3.7×5 25 2,075 73 63±3 600 1,400×800×1,870
CMW22-0.8 3.7×6 30 2,490 88 63±3 650 1,400×800×1,870
CMW2.2-1.0 2.2 3 0.2~1.0 29~145 215 8 49±3 132 665×630×940
CMW4.5-1.0 4.5 6 410 14 52±3 150 660×665×990
CMW4.4-1.0 2.2×2 6 430 15 52±3 150 800×670×1,190
CMW9-1.0 4.5×2 12 820 29 58±3 185 880×670×1,190
CMW13.5-1.0 4.5×3 18 1,230 43 61±3 300 1,400×800×1,280
CMW18-1.0 4.5×4 25 1,640 58 61±3 350 1,400×800×1,280
CMW22.5-1.0 4.5×5 30 2,050 72 63±3 600 1,400×800×1,870
CMW27-1.0 4.5×6 36 2,460 87 63±3 650 1,400×800×1,870
CMW3.0-1.2 3 5 0.2~1.2 29~174 210 7 49±3 132 665×630×940
CMW4.5-1.2 4.5 6 360 13 52±3 150 660×665×990
CMW6.0-1.2 3×2 8 420 15 52±3 150 800×670×1,190
CMW9-1.2 4.5×2 12 720 25 58±3 185 880×670×1,190
CMW13.5-1.2 4.5×3 18 1,080 38 61±3 300 1,400×800×1,280
CMW18-1.2 4.5×4 25 1,440 51 61±3 350 1,400×800×1,280
CMW22.5-1.2 4.5×5 30 1,800 64 63±3 600 1,400×800×1,870
CMW27-1.2 4.5×6 36 2,160 76 63±3 650 1,400×800×1,870
