CMN/A series (8~16bar)

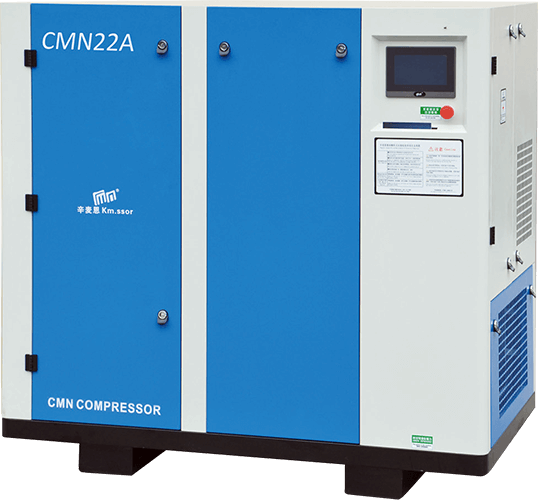

오일인젝션 공기압축기 CMN/A series (8~16bar) 표준형
CMN/A series (8~16bar) 개요
최대 16bar까지 압축하는
싱글스크류 오일인젝션 인버터형
| 압력 | 8 ~ 16bar | 모터 | 7.5 ~ 250Kw |
|---|---|---|---|
| 유량 | 1.11 ~ 42.88㎥/min | 냉각방식 | 공냉식 |
특징
-
간편한 유지보수 -
에너지 절약 20~40% -
저소음·저진동
내부 구성 및 인증
-
1
싱글 스크류 -
2
RS485 원격 모니터링 -
3

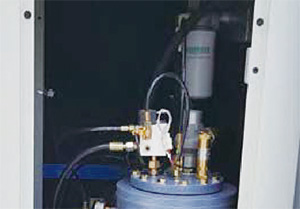

구조설계 오일 분리 탱크의 배치에 대한 독특한 구조설계로 유지 보수가 매우 편리합니다. -
4

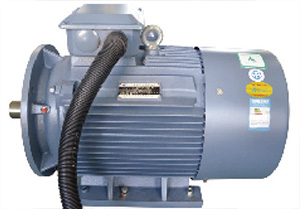

모터 보호등급 IP54, 절연 등급 F, 그리스 윤활 및 SKF 베어링 사용한 모터를 장착하였으며, 고객의 요구에 따라 특수 사양으로도 공급 가능합니다. -
5

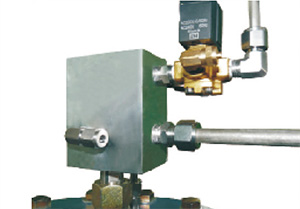

콘트롤 밸브 특허기술인 콘트롤 밸브(특허번호 : 2008201646 94.2)는 고장이 없고, 사용 수명이 10년 이상입니다. -
6

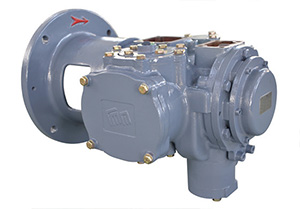

에어 엔드 특허기술인 고성능 에어 엔드는 동종의 타제품 대비 에너지 소모를 10% 이상 줄입니다. -
7

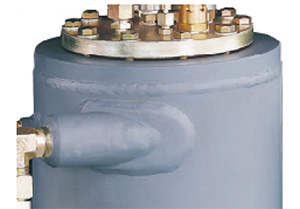

오일 분리 탱크 고품질의 오일필터를 내장한 오일 분리 탱크는 유분 회수량을 0.45g/(㎥/min) 이하로 유지하여 압축공기 내의 유분 함량은 2ppm 이하입니다. -
8

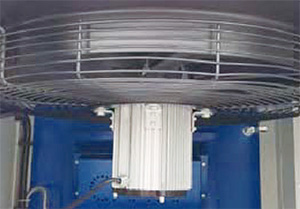

냉각계통 열 분산 효과가 뛰어난 유인 통풍 냉각시스템을 적용하여, 기기가 50℃의 높은 온도에서도 정상적으로 작동되도록 하였습니다.
사양
| 모델명 | 최대사용압력 | 유량 (FAD) | 공급공기온도 | 소비전력 | 소음 | 오일함량 | 팬모터 | 토출관경 | 중량 | 외형치수 (L×W×H) |
|---|---|---|---|---|---|---|---|---|---|---|
| Mpa | m3/min | ℃ | ㎾ | ㏈(A) | ppm | ㎾×대 | inch | ㎏ | ㎜ | |
| CMN08A | 0.8 | 1.31 | ≤ 주위온도+15℃ | 7.5 | 62 | ≤2 | 0.12×1 | 3/4˝ | 302 | 990×640×980 |
| 1.0 | 1.11 | |||||||||
| CMN11A | 0.8 | 1.81 | 11 | 62 | 0.12×1 | 3/4˝ | 322 | 990×640×980 | ||
| 1.0 | 1.52 | |||||||||
| 1.25 | 1.35 | |||||||||
| CMN15A | 0.8 | 2.60 | 15 | 63 | 0.37×1 | 1˝ | 505 | 1,250×790×1,290 | ||
| 1.0 | 2.35 | |||||||||
| 1.25 | 1.73 | |||||||||
| 1.6 | 1.21 | |||||||||
| CMN18A | 0.8 | 3.30 | 18.5 | 65 | 0.37×1 | 1˝ | 535 | 1,250×790×1,290 | ||
| 1.0 | 2.90 | |||||||||
| 1.25 | 2.40 | |||||||||
| 1.6 | 1.67 | |||||||||
| CMN22A | 0.8 | 3.90 | 22 | 65 | 0.37×1 | 1˝ | 565 | 1,250×790×1,290 | ||
| 1.0 | 3.50 | |||||||||
| 1.25 | 2.90 | |||||||||
| 1.6 | 2.40 | |||||||||
| CMN30A | 0.8 | 4.92 | 30 | 66 | 1.3×1 | 1 1/2˝ | 730 | 1,500×950×1,420 | ||
| 1.0 | 4.22 | |||||||||
| 1.25 | 3.81 | |||||||||
| 1.6 | 3.04 | |||||||||
| CMN37A | 0.8 | 6.30 | 37 | 67 | 1.3×1 | 1 1/2˝ | 770 | 1,500×950×1,420 | ||
| 1.0 | 5.50 | |||||||||
| 1.25 | 5.10 | |||||||||
| 1.6 | 3.6 | |||||||||
| CMN45A | 0.8 | 7.50 | 45 | 68 | 1.8×1 | 2˝ | 1,196 | 1,850×1,105×1,600 | ||
| 1.0 | 6.30 | |||||||||
| 1.25 | 5.84 | |||||||||
| 1.6 | 4.53 | |||||||||
| CMN55A | 0.8 | 10.30 | ≤ 주위온도+15℃ | 55 | 70 | ≤ 2 | 1.8×1 | 2˝ | 1,290 | 1,850×1,105×1,600 |
| 1.0 | 9.10 | |||||||||
| 1.25 | 7.60 | |||||||||
| 1.6 | 5.80 | |||||||||
| CMN75A | 0.8 | 12.60 | 75 | 73 | 2.2×1 | 2˝ | 1,570 | 1,900×1,200×1,660 | ||
| 1.0 | 11.50 | |||||||||
| 1.25 | 9.94 | |||||||||
| 1.6 | 6.90 | |||||||||
| CMN90A | 0.8 | 16.11 | 90 | 73 | 0.37×1 | 2 1/2˝ | 2,270 | 2,000×1,320×1,905 | ||
| 1.0 | 14.52 | |||||||||
| 1.25 | 12.30 | 4.0×1 | ||||||||
| 1.6 | 9.50 | |||||||||
| CMN110A | 0.8 | 20.10 | 110 | 78 | 0.37×1 | 2 1/2˝ | 2,290 | 2,000×1,320×1,905 | ||
| 1.0 | 17.10 | |||||||||
| 1.25 | 15.22 | 4.0×1 | ||||||||
| 1.6 | 11.60 | |||||||||
| CMN132A | 0.8 | 23.10 | 132 | 78 | 0.37×1 | 2 1/2˝ | 2,550 | 2,000×1,370×1,980 | ||
| 1.0 | 20.38 | |||||||||
| 1.25 | 18.29 | 4.0×1 | ||||||||
| 1.6 | 15.10 | |||||||||
| CMN160A | 0.8 | 28.85 | 160 | 78 | 3.5×2 | 3˝ | 3,800 | 2,900×1,720×2,100 | ||
| 1.0 | 24.52 | |||||||||
| 1.25 | 22.17 | |||||||||
| 1.6 | 19.10 | |||||||||
| CMN200A | 0.8 | 36.63 | 200 | 78 | 5.5×2 | 4˝ | 4,100 | 3,100×1,800×2,292 | ||
| 1.0 | 32.70 | |||||||||
| 1.25 | 27.72 | |||||||||
| 1.6 | 21.90 | |||||||||
| CMN250A | 0.8 | 42.88 | 250 | 78 | 5.5×2 | 4˝ | 4,500 | 3,100×1,800×2,292 | ||
| 1.0 | 39.00 | |||||||||
| 1.25 | 34.64 | |||||||||
| 1.6 | 27.40 |
