CM/D series (1.2~4bar)

오일프리 공기압축기 CM/D series (1.2~4bar) 저압형

CM/D series (1.2~4bar) 개요

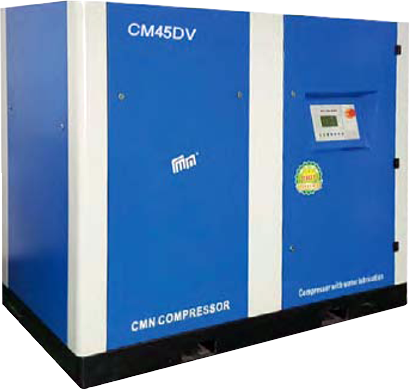

CM/D series (1.2~4bar) 대표 이미지
CM/D series (1.2~4bar) 대표 이미지

최대 4bar까지 압축하는
싱글스크류 오일프리 저압형

압력 1.2 ~ 4bar 모터 45 ~ 160Kw
유량 5.4 ~ 43㎥/min 냉각방식 수냉식

특징

  • ISO 8573-1
  • 독일 TUV 인증
  • 간편한 유지보수
  • 에너지 절약 30~40%
  • 저소음·저진동

내부 구성 및 인증

  1. 1
    싱글 스크류
  2. 2
    SUS 에어앤드
  3. 3
    RS485 원격 모니터링

사양 : 저압 표준형 CMD Series

모델명 사용압력 유량
(FAD)		 모터
(PM motor)		 소음 중량 외형치수
(L×W×H)		 냉각수량
(in 32℃)		 냉각수 관경 배기관경
Mpa m3/min ㎾ HP ㏈(A) ㎏ ㎜ T/hr in/out inch
CM45D 0.12~0.25 13.80 45 60 70 1,680 2,200×1,350×1,530 12 DN40 DN65
CM55D 0.25~0.40 13.60 55 75 70 1,700 2,200×1,350×1,530 18 DN40 DN65
CM75D 0.25~0.40 20.10 75 100 72 2,250 2,200×1,350×1,530 20 DN40 DN65
CM110D 0.25~0.40 30.10 110 150 78 3,730 3,100×1,700×2,090 24 DN80 DN125
CM132D 0.12~0.25 43.00 132 180 78 3,730 3,100×1,700×2,090 30 DN80 DN125
CM160D 0.25~0.40 42.88 160 220 78 3,830 3,100×1,700×2,090 35 DN80 DN125

사양 : 저압 인버터형 CMDV Series

모델명 사용압력 유량
(FAD)		 모터
(PM motor)		 소음 중량 외형치수
(L×W×H)		 냉각수량
(in 32℃)		 냉각수 관경 배기관경
Mpa m3/min ㎾ HP ㏈(A) ㎏ ㎜ T/hr in/out inch
CM45DV 0.12~0.25 5.50~13.80 45 60 70 1,720 2,200×1,350×1,530 12 DN40 DN65
CM55DV 0.25~0.40 5.40~13.60 55 75 70 1,750 2,200×1,350×1,530 18 DN40 DN65
CM75DV 0.25~0.40 80.04~20.10 75 100 72 2,300 2,200×1,350×1,530 20 DN40 DN65
CM110DV 0.25~0.40 12.00~30.10 110 150 78 3,790 3,100×1,700×2,090 24 DN80 DN125
CM132DV 0.12~0.25 17.20~43.00 132 180 78 3,850 3,100×1,700×2,090 30 DN80 DN125
CM160DV 0.25~0.40 17.10~42.88 160 220 78 3,900 3,100×1,700×2,090 35 DN80 DN125
