CMN/PV series (8~16bar)

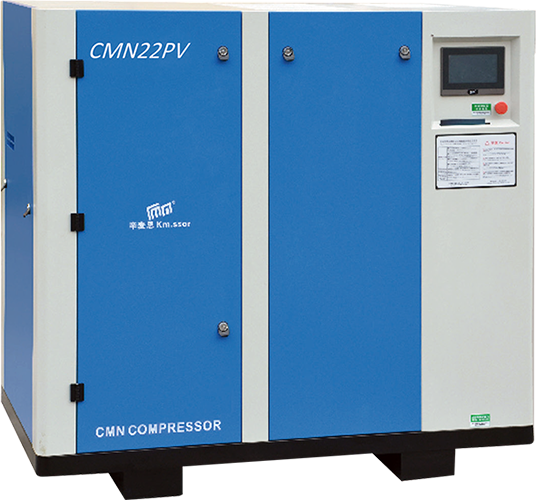

오일인젝션 공기압축기 CMN/PV series (8~16bar) 인버터형
CMN/PV series (8~16bar) 개요
최대 16bar까지 압축하는
싱글스크류 오일인젝션 인버터형
| 압력 | 8 ~ 16bar | 모터 | 7.5 ~ 250Kw |
|---|---|---|---|
| 유량 | 0.29 ~ 44.2㎥/min | 냉각방식 | 공냉식 |
특징
-
간편한 유지보수 -
에너지 절약 20~40% -
저소음·저진동
내부 구성 및 인증
-
1
싱글 스크류 -
2
RS485 원격 모니터링 -
3

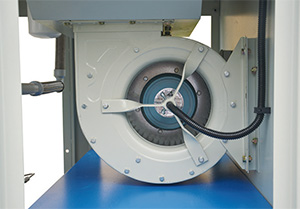

매우 조용한 원심팬 -
4

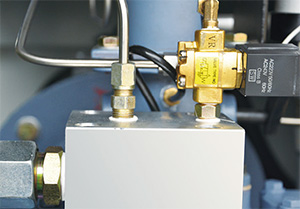

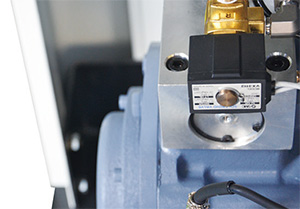

일본 SMC 솔레노이드 밸브 -
5

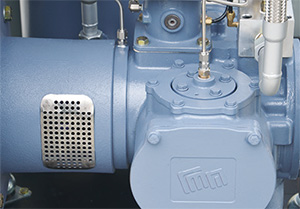

콘트롤 밸브 (CMN 특허) -
6

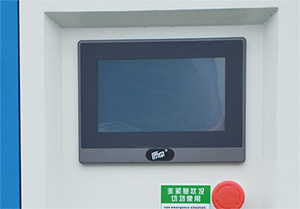

고품질 터치 스크린 제어 시스템 -
7
고성능 에어 엔드 (다수의 발명 특허, 1회전마다 12회 압축) -
8

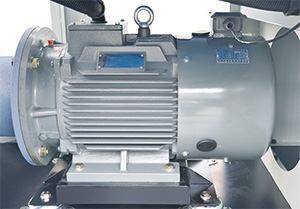

수퍼 프리미엄 영구자석 모터 (효율 97%, IE 4급) -
9

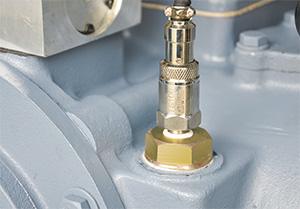

정밀한 온도 센서 -
10

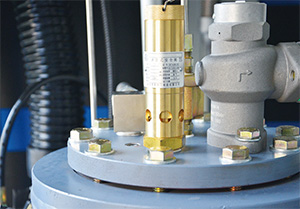

고품질의 안전 밸브 및 최소 압력 밸브 -
11

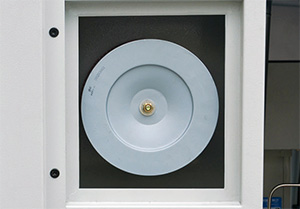

조용한 흡기 시스템 (특허)
사양
| 모델명 | 최대사용압력 | 유량 (FAD) | 공급공기온도 | 소비전력 | 소음 | 오일함량 | 팬모터 | 토출관경 | 중량 | 외형치수 (L×W×H) |
|---|---|---|---|---|---|---|---|---|---|---|
| Mpa | m3/min | ℃ | ㎾ | ㏈(A) | ppm | ㎾×대 | inch | ㎏ | ㎜ | |
| CMN08PV | 0.8 | 0.34~1.38 | ≤ 주위온도+15℃ | 7.5 | 62 | ≤ 2 | 0.12×1 | 3/4˝ | 317 | 1,220×640×980 |
| 1.0 | 0.29~1.17 | |||||||||
| CMN11PV | 0.8 | 0.48~1.90 | 11 | 62 | 0.12×1 | 3/4˝ | 337 | |||
| 1.0 | 0.40~1.60 | |||||||||
| 1.25 | 0.35~1.42 | |||||||||
| CMN15PV | 0.8 | 0.68~2.73 | 15 | 63 | 0.55×1 | 1˝ | 635 | 1,511×900×1,460 | ||
| 1.0 | 0.78~3.10 | |||||||||
| 1.25 | 0.63~2.50 | |||||||||
| 1.6 | 0.44~1.75 | |||||||||
| CMN18PV | 0.8 | 0.88~3.50 | 18 | 65 | 0.55×1 | 1˝ | 650 | |||
| 1.0 | 0.78~3.10 | |||||||||
| 1.25 | 0.63~2.50 | |||||||||
| 1.6 | 0.44~1.75 | |||||||||
| CMN22PV | 0.8 | 1.03~4.10 | 22 | 65 | 0.55×1 | 1˝ | 665 | |||
| 1.0 | 0.93~3.70 | |||||||||
| 1.25 | 0.78~3.10 | |||||||||
| 1.6 | 0.63~2.50 | |||||||||
| CMN30PV | 0.8 | 1.30~5.20 | 30 | 66 | 1.3×1 | 1 1/2˝ | 1,010 | 1,900×950×1,620 | ||
| 1.0 | 1.11~4.43 | |||||||||
| 1.25 | 1.00~4.00 | |||||||||
| 1.6 | 0.80~3.20 | |||||||||
| CMN37PV | 0.8 | 1.65~6.60 | 37 | 67 | 1.3×1 | 1 1/2˝ | 1,030 | |||
| 1.0 | 1.45~5.80 | |||||||||
| 1.25 | 1.35~5.40 | |||||||||
| 1.6 | 0.95~3.80 | |||||||||
| CMN45PV | 0.8 | 1.98~7.90 | 45 | 68 | 1.8×1 | 1 1/2˝ | 1,176 | 2,070×1,100×1,790 | ||
| 1.0 | 1.65~6.60 | |||||||||
| 1.25 | 1.55~6.20 | |||||||||
| 1.6 | 1.20~4.80 | |||||||||
| CMN55PV | 0.8 | 2.70~10.80 | ≤ 주위온도+15℃ | 55 | 70 | ≤ 2 | 1.8×1 | 2˝ | 1,230 | 2,070×1,100×1,790 |
| 1.0 | 2.40~9.60 | |||||||||
| 1.25 | 2.00~8.00 | |||||||||
| 1.6 | 1.53~6.10 | |||||||||
| CMN75PV | 0.8 | 3.31~13.23 | 75 | 73 | 2.2×1 | 2˝ | 1,440 | 2,275×1,200×1,660 | ||
| 1.0 | 3.03~12.10 | |||||||||
| 1.25 | 2.61~10.44 | |||||||||
| 1.6 | 1.81~7.25 | |||||||||
| CMN90PV | 0.8 | 4.23~16.90 | 90 | 73 | 0.37×1 | 2 1/2˝ | 1,800 | 2,000×1,320×1,905 | ||
| 1.0 | 3.81~15.25 | |||||||||
| 1.25 | 3.23~12.90 | 4.0×1 | ||||||||
| 1.6 | 2.50~10.00 | |||||||||
| CMN110PV | 0.8 | 5.28~21.10 | 110 | 78 | 0.37×1 | 2 1/2˝ | 2,080 | |||
| 1.0 | 4.50~18.00 | |||||||||
| 1.25 | 4.00~16.00 | 4.0×1 | ||||||||
| 1.6 | 3.05~12.20 | |||||||||
| CMN132PV | 0.8 | 6.08~24.30 | 132 | 78 | 0.37×1 | 2 1/2˝ | 2,200 | 2,000×1,370×1,980 | ||
| 1.0 | 5.35~21.40 | |||||||||
| 1.25 | 4.80~19.20 | 4.0×1 | ||||||||
| 1.6 | 3.98~15.90 | |||||||||
| CMN160PV | 0.8 | 7.58~30.30 | 160 | 78 | 3.5×2 | 3˝ | 4,000 | 2,950×1,720×2,350 | ||
| 1.0 | 6.45~25.80 | |||||||||
| 1.25 | 5.83~23.30 | |||||||||
| CMN200PV | 0.8 | 9.63~38.50 | 200 | 78 | 5.5×2 | 4˝ | 4,200 | 3,270×1,800×2,332 | ||
| 1.0 | 8.60~34.40 | |||||||||
| 1.25 | 7.30~29.10 | |||||||||
| CMN250PV | 0.8 | 11.10~44.20 | 250 | 78 | 5.5×2 | 4˝ | 4,450 | 3,270×1,800×2,332 | ||
| 1.0 | 10.00~40.20 | |||||||||
| 1.25 | 8.93~35.70 |
